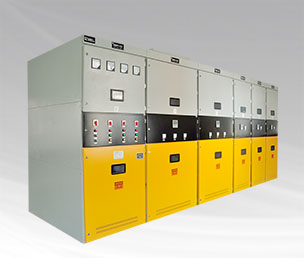

HVC+TSC混合型高壓動態無功補償裝置
產品概述
高壓HVC+TSC動態無功功率補償裝置是一種動態跟蹤的新型電容補償裝置,產品采用全數字智能控制系統,國外進口的高電壓、大功率晶閘管串連組成高壓交流無觸點開關,實現電容器組的快速投切，響應時間小于20ms。產品借鑒國外先進技術，解決了傳統補償裝置控制開關易受沖擊、使用壽命短、響應速度慢等缺點，設備運行安全可靠，效果好，各項性能指標達到國內先進水平。
高壓HVC+TSC動態無功功率補償裝置廣泛應用于高壓交直流輸變電系統和冶金、煤炭、港口門機、電氣化鐵路、重型機械制造等工業、交通沖擊性負荷配電網中。其主要作用就是對沖擊性負荷、時變負荷能夠?qū)崟r監測、動態補償，實現功率因數補償至0.9以上，穩定系統電壓，減少供電系統的網絡損耗，提高電能質量等顯著特點，可以給用戶帶來巨大的經濟效益和社會效益。

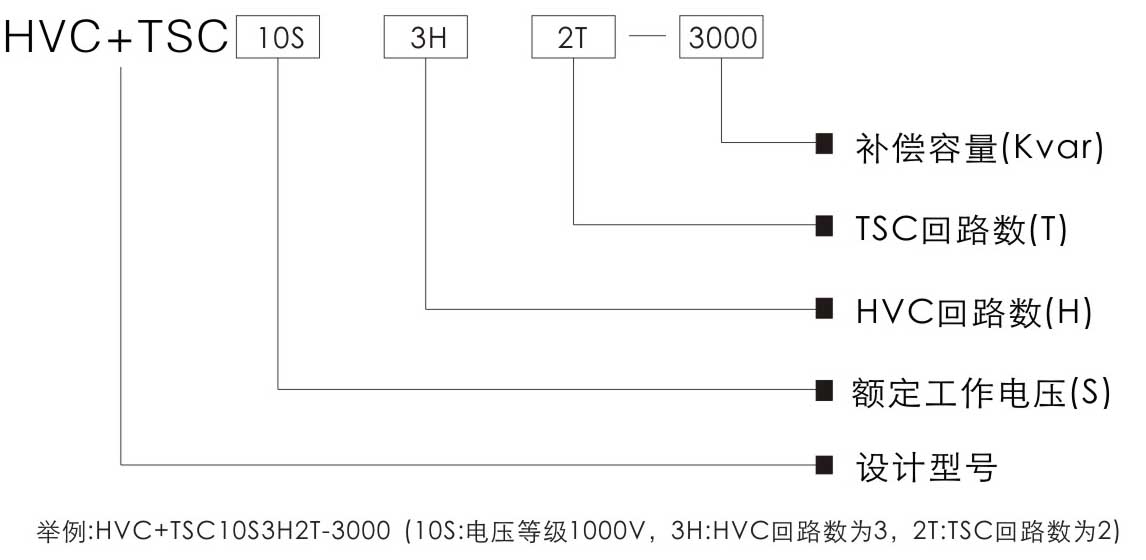

型號說明
技術特點
實時跟蹤負荷變化、動態補償無功功率、提高系統功率因數。
采用光纖觸發技術，實現一次系統與二次系統的電氣隔離，解決干擾問題，具有高可靠性和控制性。
采用進口晶閘管控制投切電容器組，真正實現電容器組過零投切、無浪涌電流，提高了設備的使用壽命。
電容器組投切過程中無浪涌電流、無操作過電壓，無電弧重燃現象。
動態抑制系統諧波,改善電壓畸變率,主回路設計充分考慮電容器組對諧波電流的放大問題,保證設備安全運行,可靠工作。
晶閘管閥體電路參數設計精確、發熱量小、設備結構緊湊、占地面積小。
控制柜與晶閘管閥體之間信息傳遞全部采用高壓光纖實現，無任何電氣聯系，徹底解決了控制低壓側和高壓側的電氣絕緣問題。
采用獨特的自取能供電和高精密直流電源為晶閘管閥體高壓控制電路供電，電源輸出容量大、可靠性高且電能質量穩定。
設備自身無諧波電流產生、無投切過渡過程。
適用于無功負荷沖擊頻繁波動的場合。
改善電壓質量、穩定系統電壓、抑制電壓閃變。
技術參數
額定電壓：10kV及以下電壓等級
頻率：50Hz
系統響應時間：＜20ms
電容器接線：三角+星型
控制信號：無功功率
采樣電壓電流：PT二次（AC100V） CT二次（0—5A）
電容器分組：300、600、900、1200kvar等
工作原理

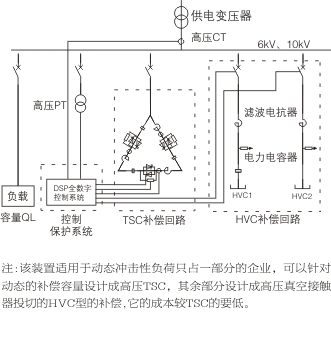

如右圖所示，TSC+HVC型裝置主要由三部分構成：HVC補償器、TSC補償器和控制保護系統。HVC補償器用于提供容性無功功率，晶閘管投切電容器（TSC）用于平衡系統中由于負載的波動所產生的感性無功功率。通過控制晶閘管的導通與關斷，來平衡變動的負荷產生的無功QL，最終使得電網的功率因數保持恒定值，電壓幾乎不波動，從而達到無功補償?shù)哪康模砸种曝撦d波動所造成的系統電壓波動和閃變?？刂票Ｗo系統通過采集到的供電母線電壓及電流，在DSP控制系統中計算出所需補償?shù)臒o功量，從而發出HVC1、HVC2及TSC的投切信號，使相應補償回路按控制器要求投入或切斷。TSC的投切信號送入過零觸發系統，在檢測到閥組兩端電壓為零時發出觸發脈沖，使TSC接入電網，接入時無浪涌電流、無操作過電壓、可頻繁投切，為使電網不過補，補償系統通過控制器可隨時發出TSC投切信號來調整補償?shù)拇笮。瑥亩刂葡螂娋W(wǎng)提供的補償容量，實現無功補償?shù)淖詣诱{(diào)整功能。

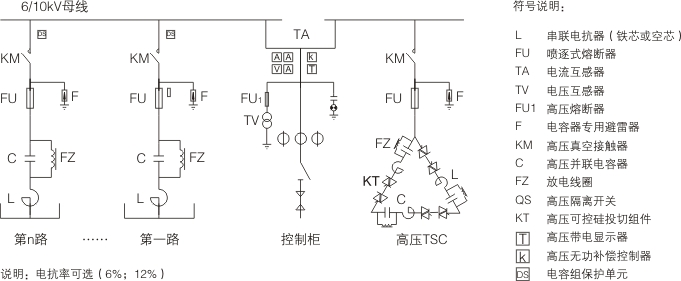

一次原理圖

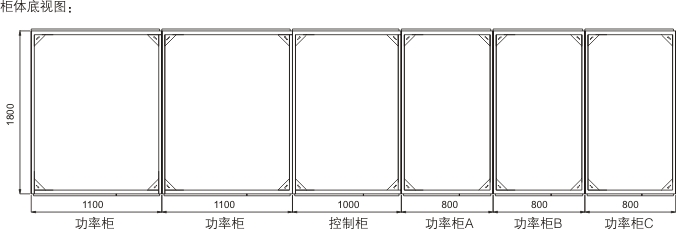

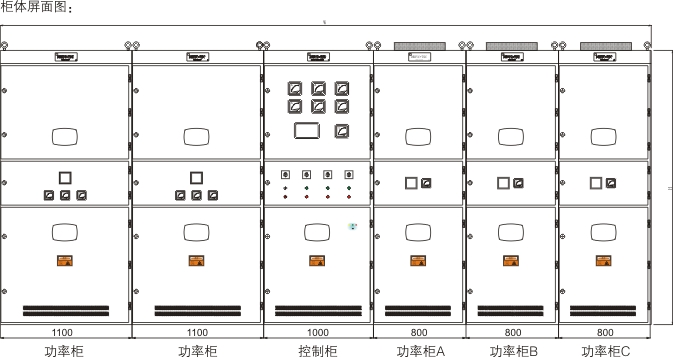

平面布置圖

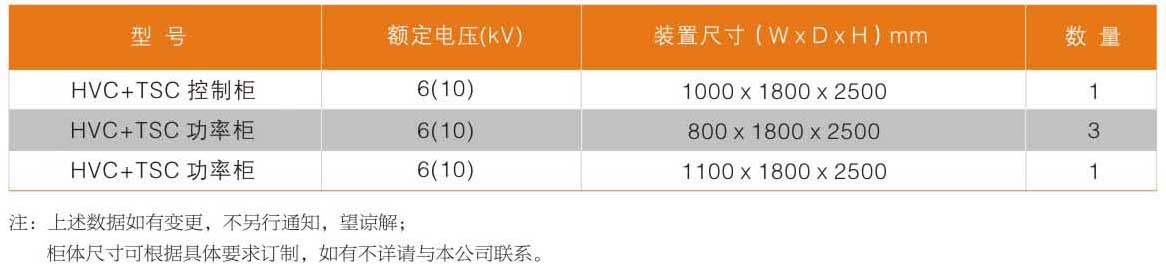

規格數據
應用范圍
該產品主要適用于電力系統中功率因數低、負荷運行小范圍內頻繁波動的配電系統，TSC部分快速投切解決傳統補償裝置無法及時跟蹤補償導致的平均功率因數偏低的問題，提高功率因數，減少電能損耗，穩定系統電壓。廣泛應用在電力、汽車、冶金、機械制造、化工、造紙、礦山、大型場館等領域。

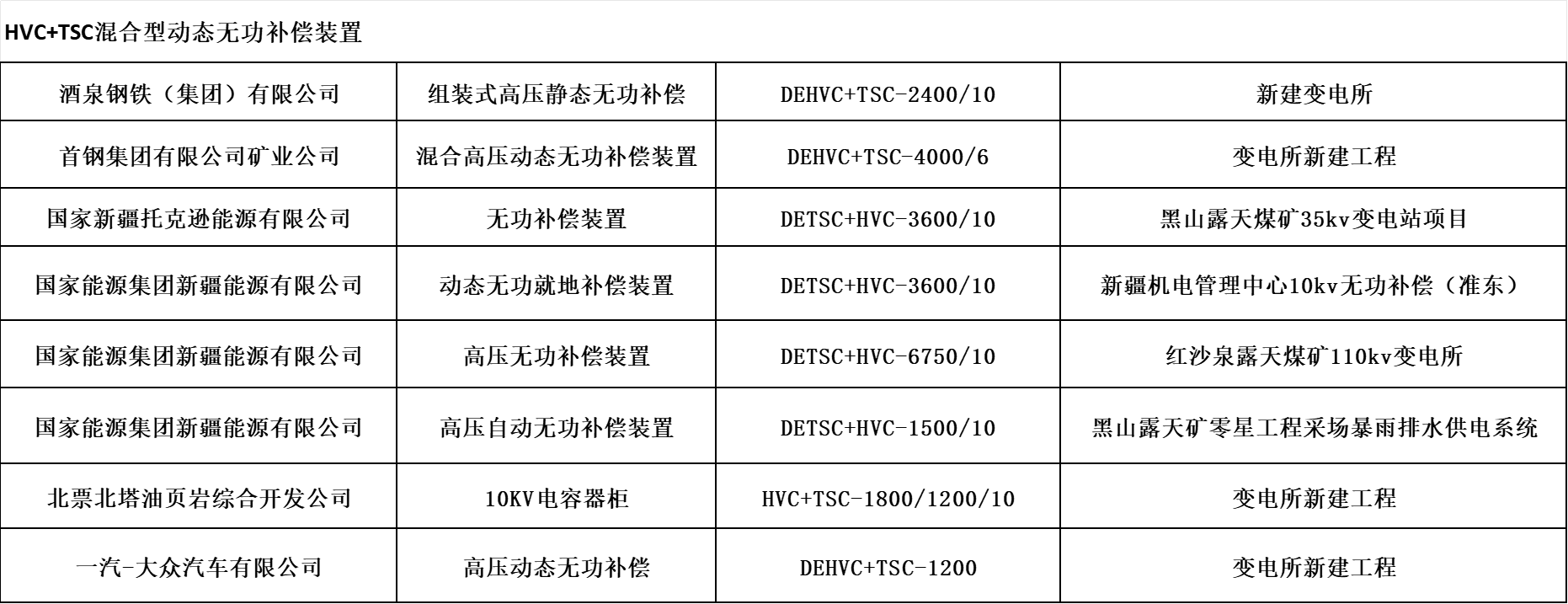

產品業績
