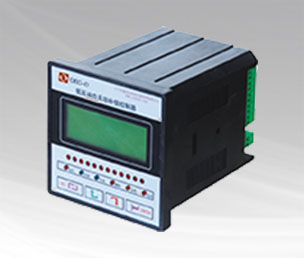

DEC—D低壓動態無功補償控制器

概述

     DEC—D低壓動態無功補償控制器，控制器采用改進的"九域圖法"控制策略,避免了投切振蕩。通過對三相電壓、電流信號的一個周期進行等間隔采樣,并對采樣數據進行快速處理，得到各有關電量參數，實現無功補償和電網監測功能。

技術參數

    系統電壓：0.4kV
    頻率：50Hz
    測量精度：電壓：±0.5%　　
    功率因數：±1.0%
    波特率：  9600bps（可選功能）
    電源電壓：AC220V
    控制電壓：DC12V
    電流：±0.5%
    通訊：物理接口： Rs485

外形及開孔尺寸

    外形尺寸：120mm×120mm×145mm（長×高×深）
    開口尺寸：113×113mm（長×高）

功能特點

    1.液晶顯示：包括顯示電壓、電流、有功功率、無功功率、功率因數等。
    2.最多可控制12路輸出。
    3.投切方式包括自動投切和手動投切，操作簡單，實現了良好的人機對話。
    4.強大的保護功能：包括投切過壓保護功能、電容投切指示功能、過補和欠補指示功能電壓上限、
      電壓下限保護功能、不平衡電流保護、定時限保護等功能。
    5.投切速度：≥20ms。
    6.能夠測量電壓及電流1-17次諧波含量。
